Horizontale grondinjectie

Bij horizontale grondinjectie ontstaat er een horizontale geleiachtige laag, de zogenaamde gel-laag, die op een bepaalde diepte de toestroom van het grondwater vanaf de onderzijde afremt. Hiertoe moet er rondom de bouwput een verticale grondkering aangebracht worden die het grondwater zijdelings keert. De verticale grondkering bestaat traditioneel uit een stalen damwand, een cutter soil mix (CSM) wand of een diepwand.
Bij een waterkerende grondinjectie wordt hoofdzakelijk gebruik gemaakt van de combinatie natriumsilicaat (natron waterglas) en harder op basis van organische stoffen.

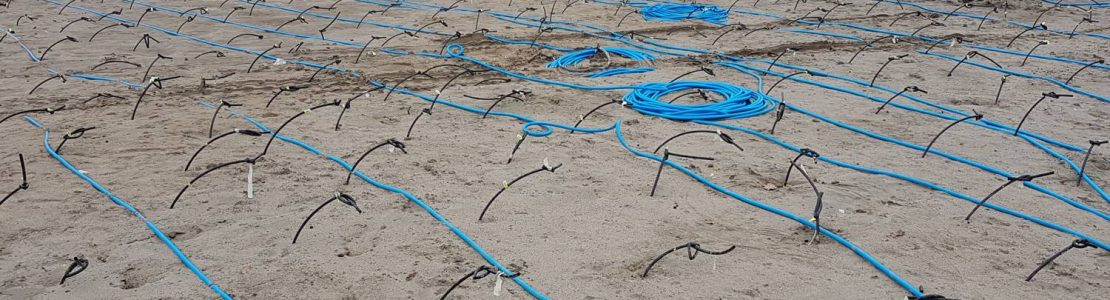

Binnen de verticale grondkering wordt een gelijkzijdig driehoekig stramien uitgezet. Op dit stramien worden er, op basis van door berekeningen bepaalde diepte, injectienippels en injectieslangen loodrecht in de grond geplaatst die op het principe van een fietsventiel functioneren. De injectieslangen worden aangesloten op een aantal pompen die onder (relatief) lage druk en, opnieuw op basis van berekeningen, een aantal liters van het waterglas/harder mengsel in de grond pompen.
Hierdoor ontstaat er – o.i.v. de wet van Pascal – rondom iedere injectienippel een bol van het mengsel dat de plaats inneemt van het grondwater tussen de zandkorrels. De bollen overlappen elkaar en zijn na verloop van 7 dagen uitgehard en vormen zodoende de gel-laag die het grondwater keert.
Samen met de verticale grondkering is er zodoende een waterkerende bouwput ontstaan die na bemaling droog uitgegraven kan worden en droog blijft.

Constructieve bodeminjectie

Verticale constructieve grondinjectie vindt op een soortgelijke wijze plaats, het is echter verticaal en constructief. Het te injecteren mengsel bestaat uit minder water, meer waterglas en meer harder. Na het uitharden van het mengsel wordt iedere geïnjecteerde bol tot een harde substantie omgevormd, vergelijkbaar met zandsteen.
Door pompen en met behulp van schuin in de grond geplaatste injectielansen of manchettebuizen wordt het mengsel onder een fundering van een bestaand gebouw geïnjecteerd.
Na zeven dagen ontstaan opeengestapelde verharde bollen die aan de belasting van de fundering van het gebouw weerstaan of als grondkering kunnen fungeren. Daarna kan de grond pal naast de fundering worden afgegraven.
Door het aanbrengen van een manchettebuis kan tot op grote diepte geboord worden om grond door injectie te verbeteren. Deze techniek maakt het mogelijk om terreinen naast bouwputten of spoorwegbeddingen te stabiliseren.

Het verlijmen van ballast onder de sporen laat toe kleinere werken uit te voeren langs spoorwegen zonder het treinverkeer te hinderen. Nadien kan de verlijming mechanisch los worden gemaakt.
